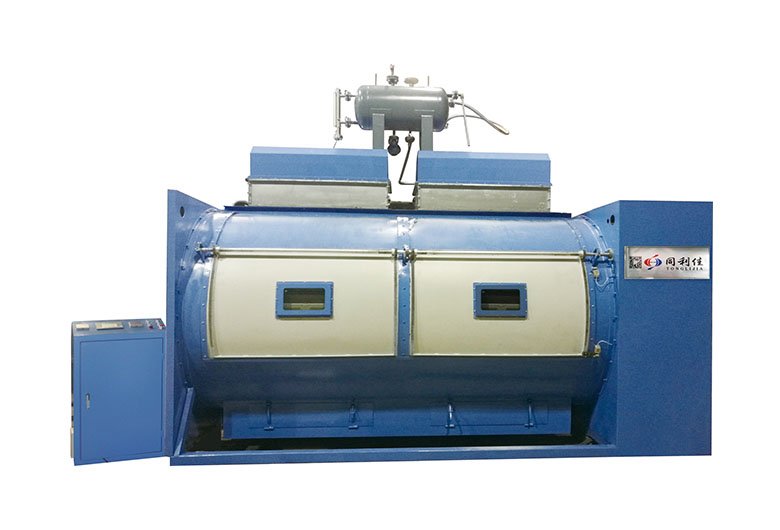

GQ-3500型雙滾筒滾球機系我公司經多年研究,，根據市場需求最新推出的一種新機型。該機傳動平穩、外型美觀、超大容積，工時效率高,，可廣泛用于人造毛皮、腈綸毯等化纖長絨織物的起球處理,，織物在滾筒內,，經過高溫摩擦、收縮纖維發生形變,，表面毛絨自然卷曲,，具有天然羊毛的風格。
1,、 滾筒直徑*寬度mm: φ2000×3500
2,、 滾筒轉速: 蒸汽型定速18rpm 正反轉
電加熱導熱油型/天然氣加熱導熱油型 變頻調速 正反轉
3、加熱方式：蒸汽型,、 電加熱導熱油型,、 天然氣加熱導熱油型、
4,、外形尺寸：（長×寬×高）mm
蒸汽型： 5000×3500×3200
電加熱導熱油型 ： 6000×4000×4500
天然氣加熱導熱油型：6000×5000×4200
5,、功率：
蒸汽型：10.16KW
電加熱導熱油型：136.65kw
天然氣加熱導熱油型： 16.15kw
6、最高加熱溫度
蒸汽型：110℃
電加熱導熱油型/天然氣加熱導熱油型：240℃
7,、導熱油型號：QC320
GQ-3500滾球機配置表
型 號 | 蒸汽型GQ-3500Z | 電加熱導熱油型GQ-3500D | 天然氣加熱油型GQ-3500T | 備注 | |||||||||
外形尺寸（長x寬x高）mm | 5000*3500*3200 | 6000*4000*4500 | 6000*5000*4200 | 具體放置按客戶要求,，占地面積會有所不同 | |||||||||
功率（kW） | 主機（kW） | 風機（kW） | 開門電機（kW） | 主機（kW） | 風機（kW） | 開門電機（kW） | 電加熱組（kW） | 主機（kW） | 風機（kW） | 開門電機（kW） | 天然氣加熱油爐泵（kW） | 請客戶確認總功率，以便配電及電纜配套 | |
5.5 | 2.2*2=4.4 | 0.75 | 5.5 | 2.2*2=4.4 | 0.75 | 加熱 | 泵 | 5.5 | 2.2*2=4.4 | 0.75 | 5.5 | ||
60*2=120 | 3*2=6 | ||||||||||||
散熱片 | 2組蒸汽型 | 2組導熱油型 | 2組導熱油型 | 安裝尺寸相同,，外形尺寸不同,，具體以實物尺寸為準 | |||||||||
電控箱 | 與主機一體 | 單 獨 電 控 箱 | 單 獨 電 控 箱 | 加熱組、天然氣加熱油爐自帶電控箱 具體放置客戶自定 | |||||||||
旋鈕,、按鈕、時間繼電器控制 | PLC控制,、人機互動 | PLC控制,、人機互動 | |||||||||||
氣源（氣缸用氣） | 0.6~1.5MPa | 0.6~1.5MPa | 0.6~1.5MPa | 客戶用氣管聯接到設備氣源二聯件接口，流量據使用氣缸頻率 | |||||||||
供熱管道壓力（MPa） | 0.2~0.8 | 0.2~0.8 | 0.2~0.8 | 管道采用20#無縫鋼管 法蘭選用PN16 | |||||||||
熱媒最高溫度（℃） | 蒸汽溫度180 | 導熱油YD320 300℃ | 導熱油YD320 300℃ | 實際使用熱風溫度會有差異,，以實際測量溫度為準 | |||||||||
控溫方式 | 蒸汽溫度 | 可控硅控制 | 可控硅控制 | ||||||||||
滾筒總?cè)莘e（立方米） | 最大22 | 最大22 | 最大22 | 具體以工藝需要為準 | |||||||||
泵最大揚程（米） | 無 | 30 | 50 | 指泵到用熱部件距離 | |||||||||
配套供熱系統 | 客戶自配蒸汽鍋爐 | YGW-60DC左右機各1臺 | YQW-120T 1臺 | 蒸汽加濕用蒸汽可客戶聯接自家鍋爐 | |||||||||
蒸汽加濕系統 | 客戶自配蒸汽鍋爐 | 客戶自配或選配 | 客戶自配或選配 | 客戶可選配3~4臺燃燒天然氣蒸汽鍋爐 | |||||||||
滾筒轉速（r/min） | 18r/min 可正反轉 | 變頻調速 可正反轉 | 變頻調速 可正反轉 | 正反轉時間 按工藝設定 | |||||||||
參考價格（萬元） | |||||||||||||
